Works

制作事例

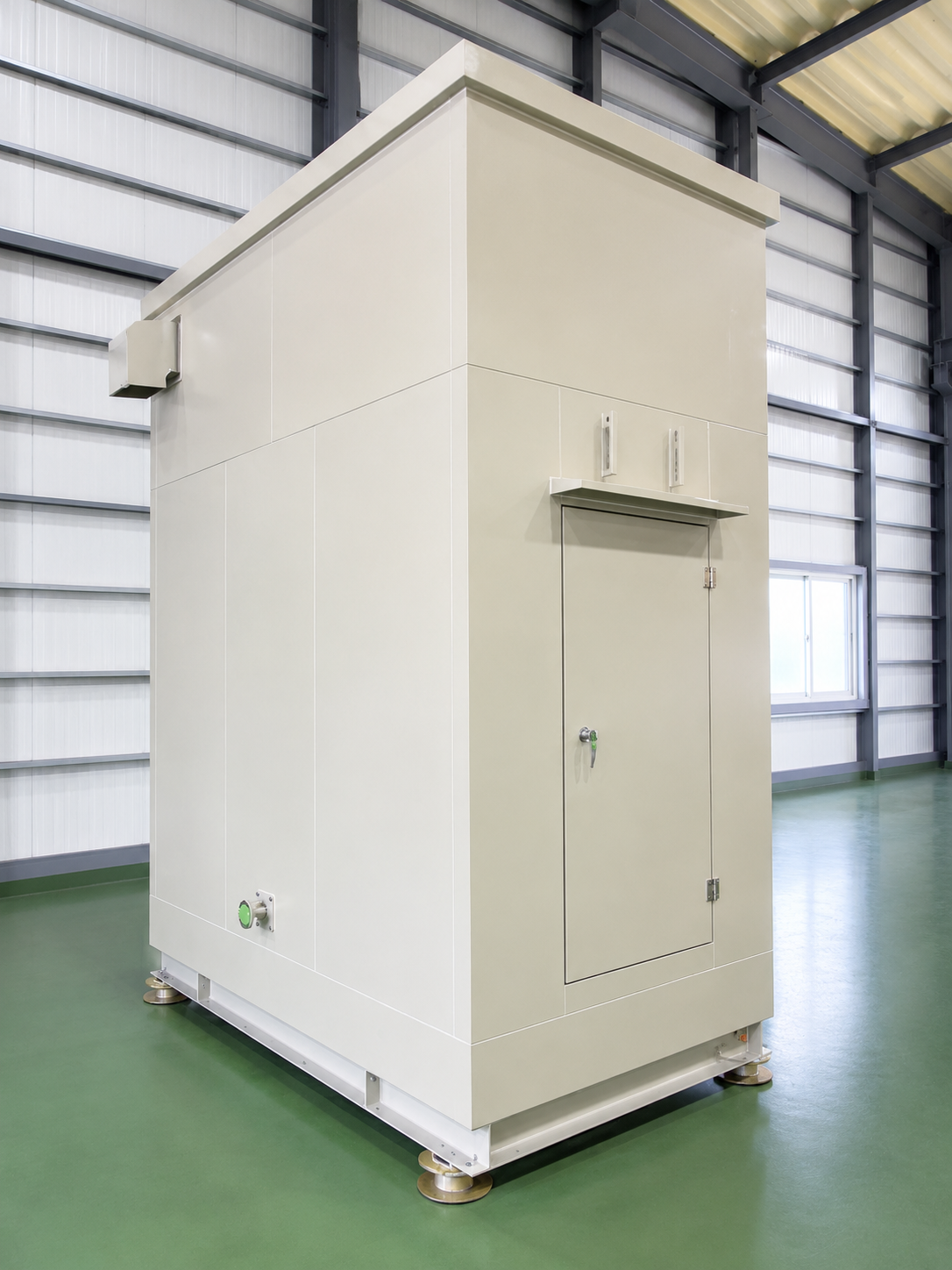

• 【製作事例５：発電機用燃料貯蔵タンクキュービクル大型筐体】

  ■ 製品概要

  発電機への燃料安定供給における、高低差（揚程差）を利用した大型キュービクル

  ■ 仕様

  W2,200 × D2,880 × H3,700 　　　　　　　　　　　　　　　　　　
  950L燃料タンク／キュービクル上下2分割

  ■ 技術ポイント

  キュービクル本体を上下2分割仕様にして、運搬時の高さ制限（法規制）を遵守。

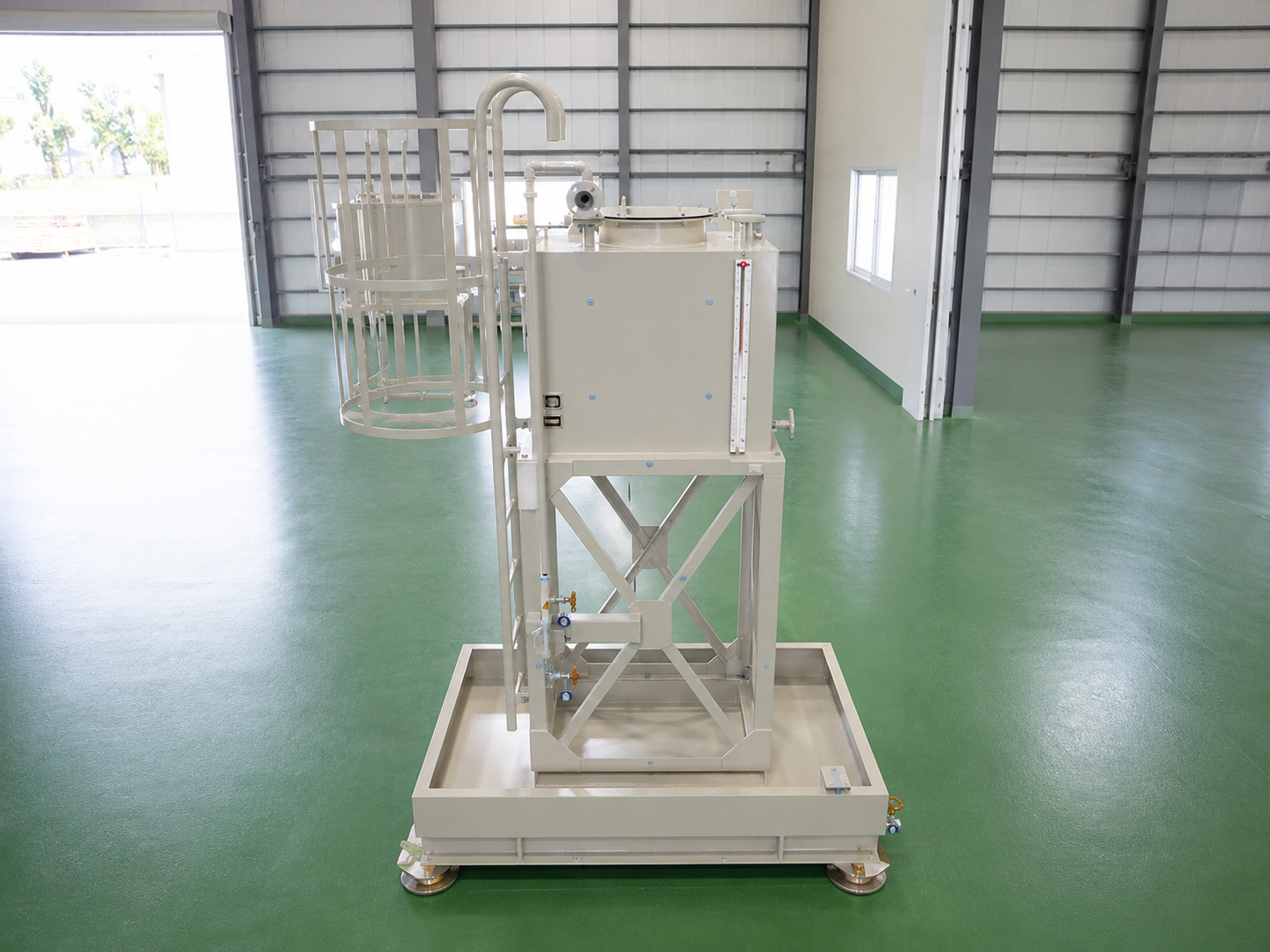

• 【製作事例４：発電機用 燃料小出槽】

  ■ 製品概要

  屋内設置仕様燃料タンクで防油堤および落下防止用囲いを設けた梯子を取付けて安全に配慮。

  ■ 仕様

  W2,350 × D1,200 × H3,090
  390L燃料タンク・配管（STPG/SUS）・バルブ・レベル計・点検用梯子・防油堤付き

  ■ 技術ポイント

  環境に配慮した防油堤の設置および安全に配慮した梯子の構造。

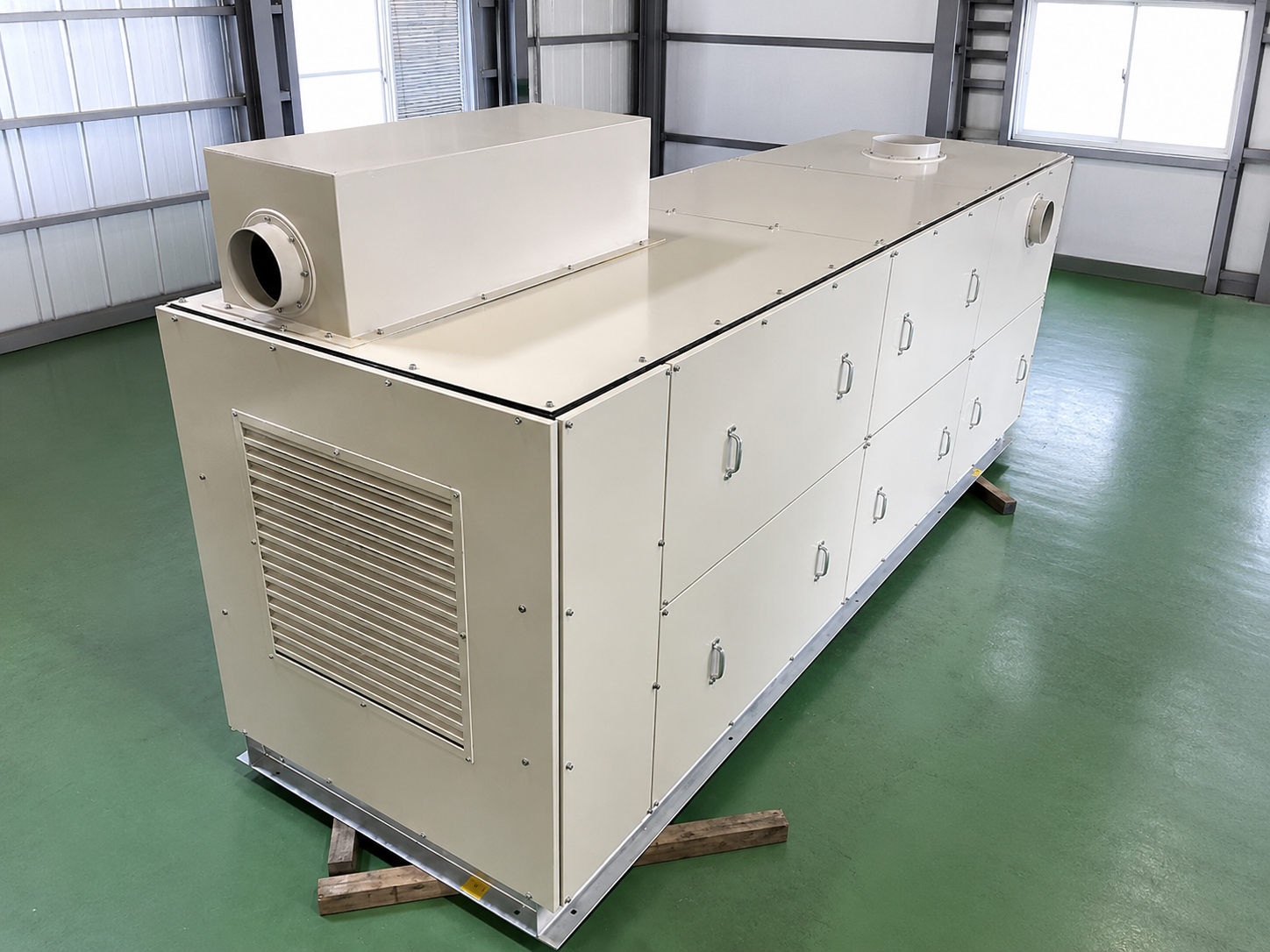

• 【製作事例３：産業装置用 屋外設置型大型筐体】

  ■ 製品概要

  泡消火システムを収納する大型筐体。フレームとパネル（脱着式）の構造で強度とメンテナンス性を両立。

  ■ 仕様

  W4,500 × D1,400× H2,060
  点検扉／吸排気ダクト口／内部補強／メンテナンス用脱着パネル／防錆塗装

  ■ 技術ポイント

  フレームとパネルの間にゴムパッキンを施し、雨水の侵入を抑制。

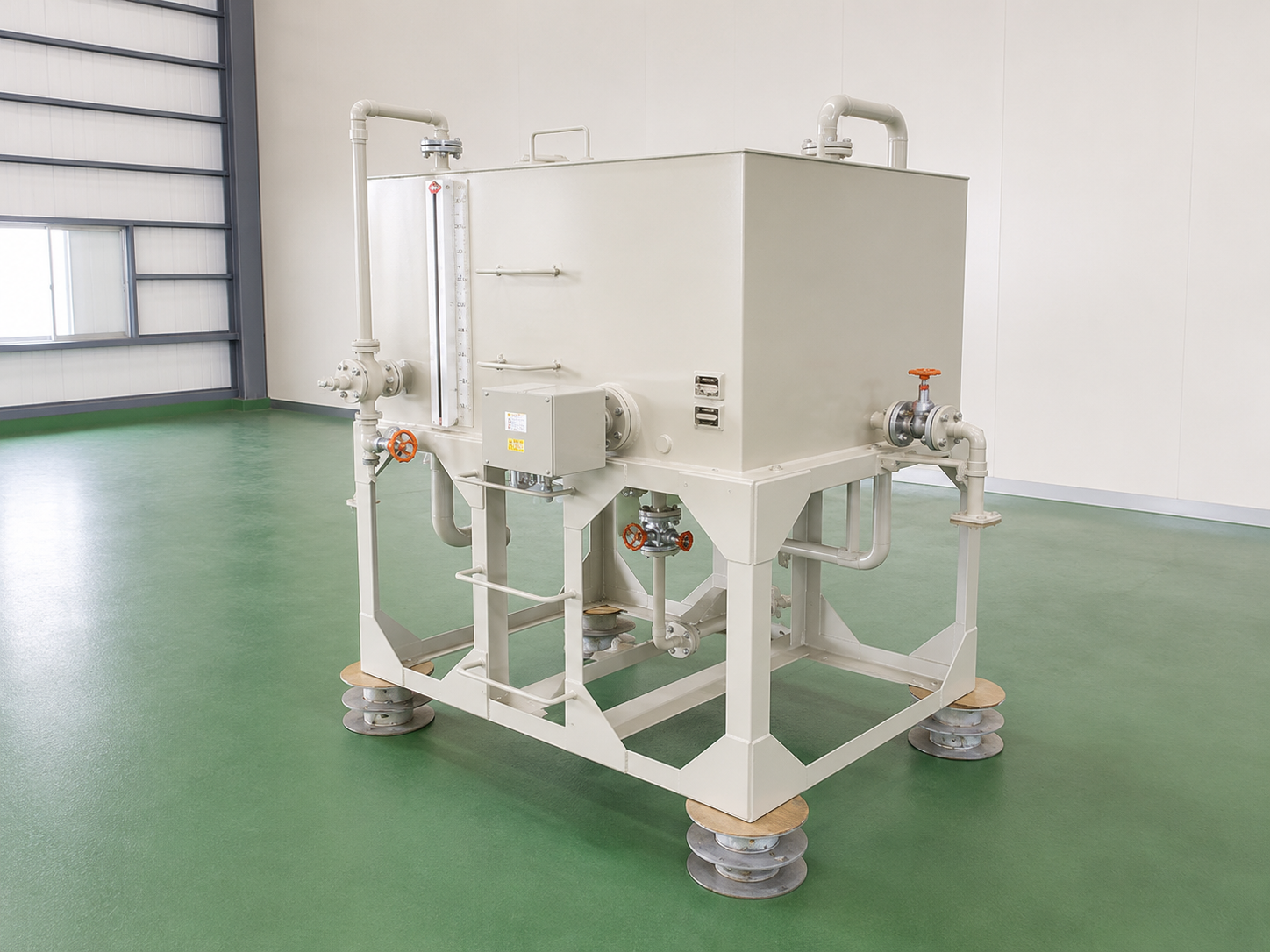

• 【製作事例２：発電装置用　燃料貯蔵タンクユニット】

  ■ 製品概要

  燃料タンクにタンクヒーターを内蔵し、常に油温を一定に保つことにより、発電機の安定稼働化。

  ■ 仕様

  W2,080 × D1,540 × H1,950 　990L燃料タンク／タンクヒーター付

  ■ 技術ポイント

  タンクヒーター取付け用ネジ穴を貫通しない構造とし、燃料漏れを防止。

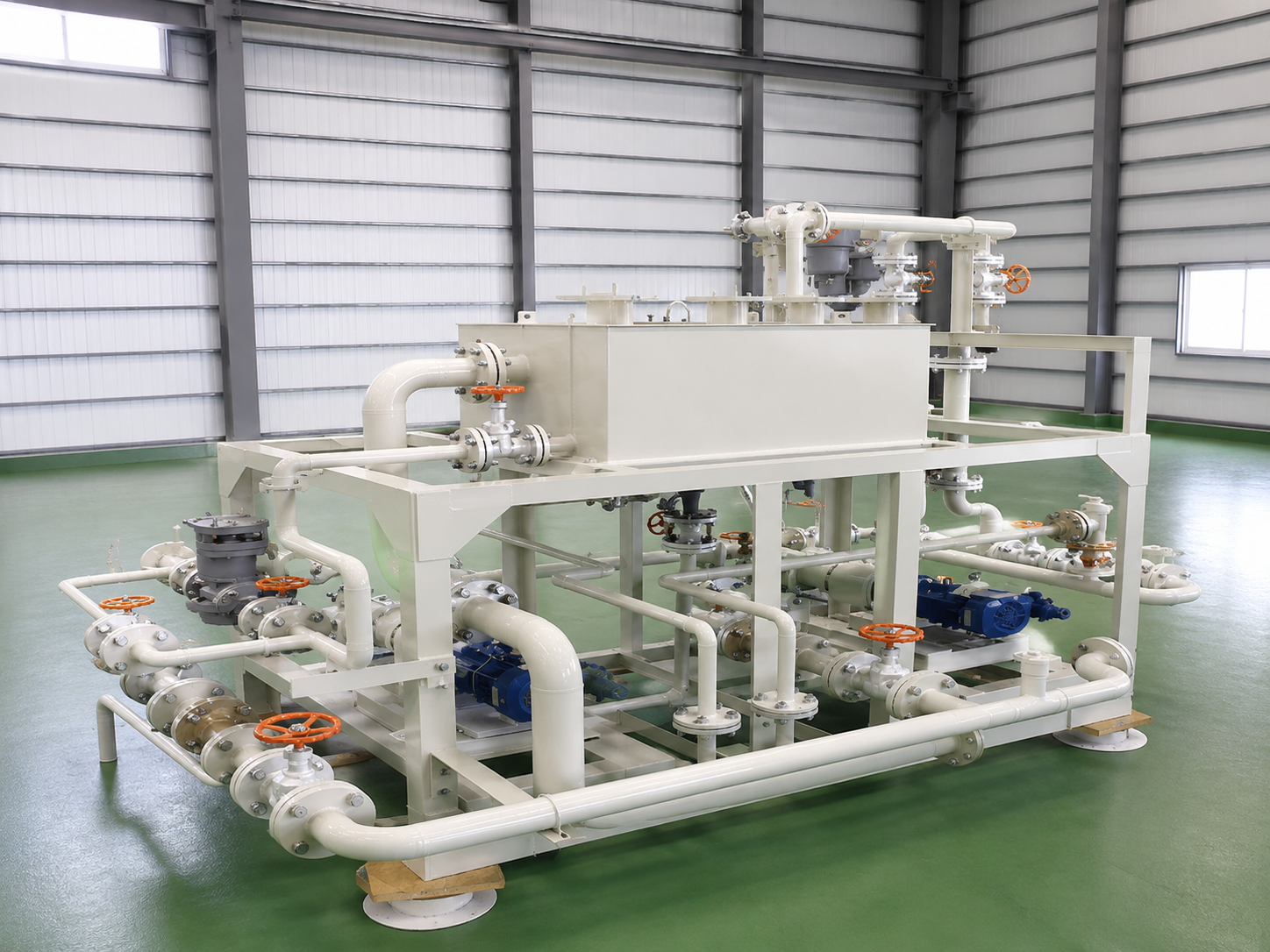

• 【製作事例１：発電装置用 燃料貯蔵タンクユニット　燃料移送ポンプ搭載】

  ■ 製品概要

  架台（フレーム）に燃料タンク・燃料移送ポンプ・バルブ・計器関係を組付け、配管加工を施してキュービクル内に組込み、一体化することにより設置スペースを大幅に縮小。

  ■ 仕様

  W2,620 × D1,750 × H2,120 　　200L燃料タンク／燃料移送ポンプ2基搭載

  ■ 技術ポイント

  配管芯ズレ ±0.5mm、溶接歪みを抑制して燃料タンク・配管精度を確保、メンテナンス性を考慮した配置。
